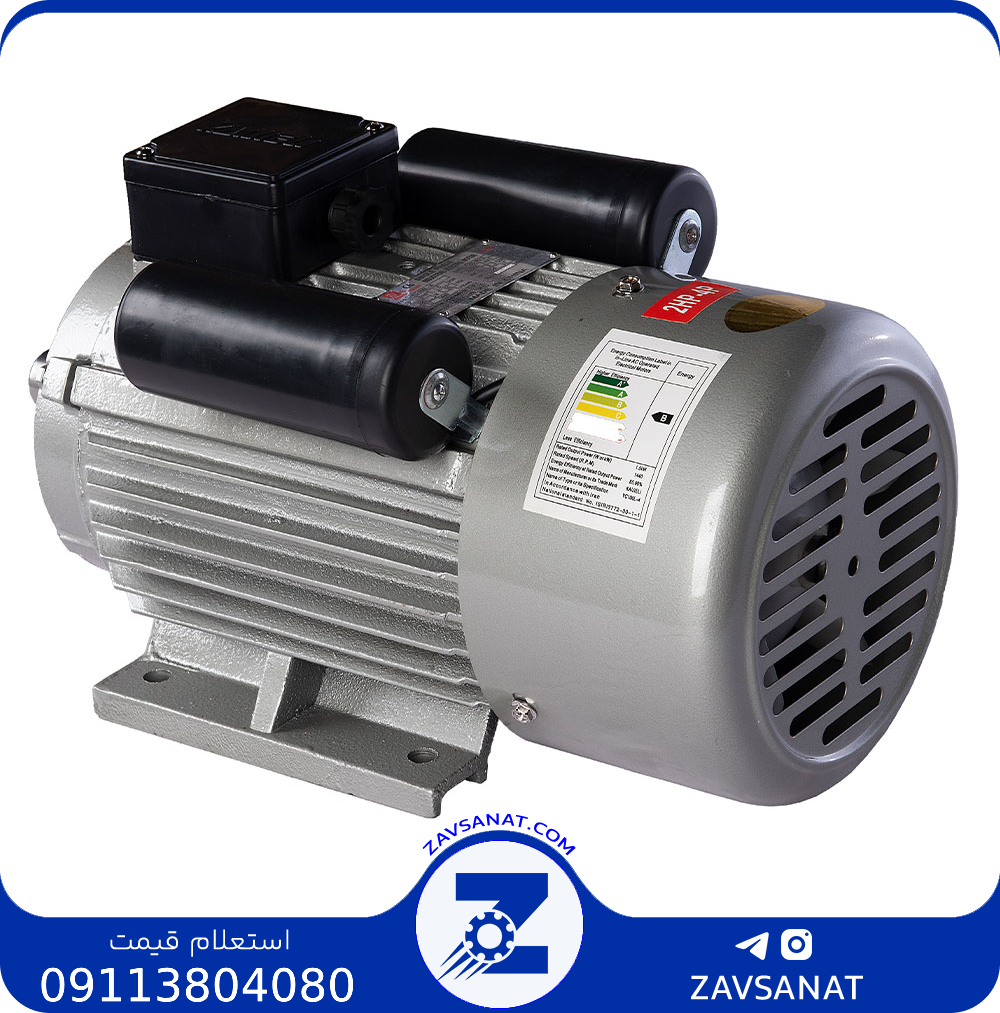

الکتروموتور کاجیلی 1.1 کیلووات تک فاز پوسته چدنی YC90L-4

موتور دینام TYPE YC90L-4 B3 یک الکتروموتور القایی تک‌فاز (Asynchronous Single-Phase Induction Motor) است که برای کارهای صنعتی سبک و متوسط مثل پمپ‌ها، فن‌ها، کمپرسورها و ماشین‌آلات سبک طراحی می‌شود.

🔍 معنای نام مدل

📌 YC → سری موتورهای تک‌فاز القایی با خازن استارت (Capacitor Start).
📌 90L → سایز فریم (بر اساس استاندارد IEC).
📌 -4 → تعداد قطب‌ها: 4 قطب → سرعت نامی حدود 1400–1500 rpm در 50 Hz.
📌 B3 → نصب پایه‌دار (Foot-Mount) استاندارد IEC برای نصب افقی.

⚙️ مشخصات فنی معمول (برای YC90L-4 B3)

این نوع موتور معمولاً در انواع 0.55 kW تا 2.2 kW تولید می‌شود و بسته به سازنده دقیق مشخصات متفاوت است، ولی مشخصات رایج به شکل زیر است:

🔹 نوع موتور: تک‌فاز القایی با خازن استارت (Capacitor-Start).
🔹 ولتاژ نامی: 220–240 V AC تک‌فاز.
🔹 فرکانس: 50 Hz (همچنین نسخه‌های 60 Hz موجود).
🔹 سرعت نامی: ~1450 rpm (چون 4 قطب روی برق 50 Hz).
🔹 کلاس عایق: معمولاً B یا F (بسته به سازنده).
🔹 رده حفاظت (IP): معمولاً IP44 یا IP54/IP55 با فن و بدنه مناسب.
🔹 بدنه: چدن یا آلومینیوم با فن خنک‌کننده (IC0141) جهت دفع حرارت.
🔹 کارکرد: دائم‌کار (S1) برای استفاده طولانی.
🔹 پلاک فنی: مقدار دقیق توان، جریان و خازن باید از پلاک موتور خوانده شود.

📌 توان و کاربردهای معمول

برای frame 90L-4 در موتورهای YC، توان‌های رایج به شکل زیر هستند (بسته به سازنده مصرفی/صنعتی):

توضیح: توان دقیق موتور روی پلاک موتور نوشته شده و قبل از انتخاب آن برای پمپ یا دستگاه باید چک شود.

🧠 کاربردهای رایج

✔ پمپ آب خانگی و کفکش‌های کوچک
✔ فن‌های صنعتی و تهویه
✔ کمپرسورهای کوچک
✔ ماشین‌آلات سبک کارگاهی و صنعتی
✔‌ هر جا که برق تک‌فاز و راه‌اندازی ساده لازم باشد

📌 نکات مهم قبل از نصب

🔹 ولتاژ، خازن راه‌انداز و خازن کار باید دقیقاً مطابق پلاک موتور انتخاب شود (برای شروع بهتر و جلوگیری از آسیب).
🔹 اگر موتور برای پمپ آب استفاده می‌شود، از سیم‌کشی و حفاظت الکتریکی (فیوز، بی‌متال) مناسب استفاده کنید.
🔹 درجه حرارت محیط و رطوبت را در نظر بگیر تا با کلاس حفاظت (IP) مطابقت داشته باشد.
